旋振篩
旋振篩簡介 旋振篩是由振動電機或普通(防爆)電機帶動專用振子作為激振源,根據不平衡原理,將電機的力傳給篩面。并分解合成,使物料在篩面上作三維運動。通過調節上、下兩端的偏心塊來改變物料在篩面上的運動軌跡,從而使篩分達到效果。 根據旋振篩的振動體設計的不同,又分為: A、XZS標準型旋振篩:適用于各...
旋振篩簡介
旋振篩是由振動電機或普通(防爆)電機帶動專用振子作為激振源,根據不平衡原理,將電機的力傳給篩面。并分解合成,使物料在篩面上作三維運動。通過調節上、下兩端的偏心塊來改變物料在篩面上的運動軌跡,從而使篩分達到效果。
根據旋振篩的振動體設計的不同,又分為:
A、XZS標準型旋振篩:適用于各種干、濕物料的篩分。
B、GXZS旋振篩:強力型旋振篩是標準型旋振篩振動加速度的2-4倍,在篩分物料的過程中,產量可以確保同機型的2-4倍。
C、CPS超聲波型旋振篩:超聲波發生器產生的聲波通過換能器轉換為振動波,作用于篩網上,適用于200-500目的難篩物料的篩分。

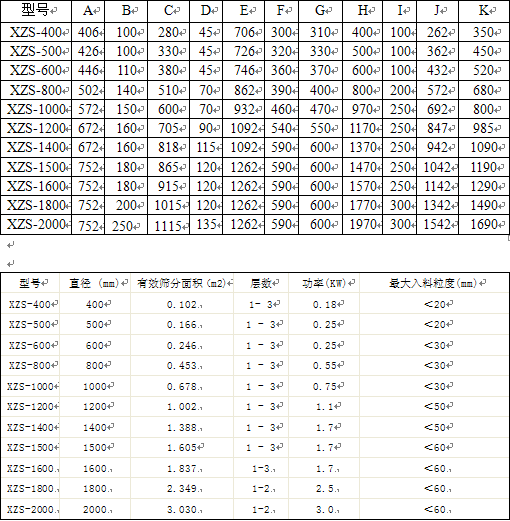

設備型號:(旋振篩)-(規格)M-(層次)-(材質P:普通A3; F不銹鋼SUS304;S聚丙烯材質)
結構原理:
旋振篩的篩分是依靠振動體兩端的偏心塊產生的激振力來實現的,上部偏心塊的運動用來?yè)u動機器,使物料在網面上由中心向外擴散;下部偏心塊使網面上的物料產生垂直振動,上下偏心塊的振動合成使物料在網面上產生特殊的三次元運動,上下偏心塊相位角的改變,可以使振動性質發生變化,根據物料比重、干濕等情況,調整偏信塊的相位角與配種比,實現精確的分級率和產量,達到滿意的篩分、過濾效果。
結構特點與優點:
A、側立在機座一側的普通電機,通過V型皮帶的運動帶動V型車,V型車和振動體中間采用驅動彈簧或驅動皮帶連接,這樣的傳力效果均勻,可以使物料在網面上很均勻的分散。
B、根據不同的物料和不同型號的機器,所需要的振動頻率需要調整,達到篩分效果,此種結構可以方便的實現。
C、物料的運動速度和物料的運動軌跡半徑可以調整,從而實現不同物料分辨率和產量。
D、振動體采用鑄造技術,使振動體使用壽命更長,從而提高設備的使用性能,振動體采用專用的振動軸承,使震動效果優于同類產品。
E、篩網設置根據篩網目數的不同,及客戶的使用方便要求,設計不同的裝置來滿足需求。
F、設備出料口方向可沿圓周任意改變,全封閉,層次可根據要求隨意組合,可達四層。
網架結構設計(適用于旋振篩系列和搖擺篩系列)
A型、快速換網法:更換篩網方便,組裝3-5分鐘左右。
B型、外置式裝網結構:網漲緊度高,使用壽命長,是同類設備其他裝網結構的3-5倍。
C型、粘膠式結構:采用A、B膠粘接,網漲緊度高,適用于特殊要求。
清網裝置:
A、球形、圓柱體料盤:適用于要求用橡膠球形構造的防堵塞設備,采用不同材料的圓柱體,可根據不同行業的要求進行選裝,適用于有纖維原料等的清網,可以和球形同時使用。
B、滾動毛刷清網:采用不同材料的毛刷,用于清理結團、發粘的物料。
C、超聲波式清網:采用超聲波發生器和換能器將聲波轉換成震動波,作用于篩網上,用于清理200-500目超細、難篩分的物料。
特殊設計:
A、氣密性篩分機:適用于氣體保護的物料分選。
B、噴水型篩分機:適用于黏度大的液體增加產量活清洗網面。
C、根據物料不同的特殊設計。
